防火阀、排烟防火阀、排烟阀、排烟口、补风口、加压送风口，是我们经常混淆的概念，本文分解相关概念，以及区别及应用。

本文共7大章节，建议结合视频理解：

防火阀•排烟防火阀•排烟阀•补风口•加压送风口

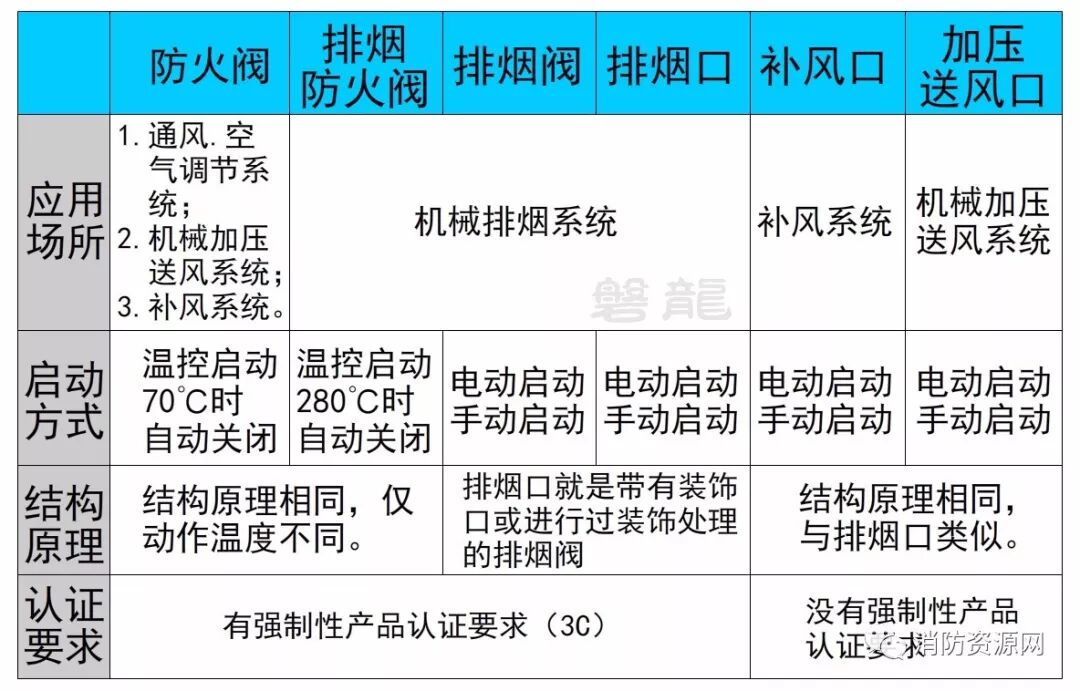

第一章主要区别及应用

一、主要应用场所：

1、防火阀：主要应用在通风、空气调节系统、机械加压送风系统、补风系统上。

2、排烟防火阀、排烟阀和排烟口：主要应用在机械排烟系统上。

3、补风口：主要应用在补风系统上。

4、加压送风口：主要应用在机械加压送风系统上；

二、启动方式：

1、防火阀：采用温控自启动（70℃时自动关闭）

2、排烟防火阀：采用温控自启动（280℃时自动关闭）

3、常闭排烟阀、排烟口、补风口、加压送风口：均采用电动、手动启动。

三、结构原理：

1、防火阀和排烟防火阀的结构原理相同，仅动作温度不同。

2、排烟口（常闭式）就是带有装饰口或进行过装饰处理的排烟阀。

3、补风口和加压送风口的结构原理相同，与排烟口类似。

四、认证要求：

1、防火阀、排烟防火阀、排烟阀均有强制性产品认证要求（3C）。

2、补风口、加压送风口没有强制性产品认证（3C）要求。

五、以上内容，分述如下：

第二章防火阀

一、主要概念及功能

防火阀，是安装在通风、空气调节系统的送、回风管道上的阀门，平时呈开启状态，火灾时当管道内烟气温度达到70℃时关闭，并在一定时间内能满足漏烟量和耐火完整性要求，起隔烟阻火作用。

二、主要组成及结构

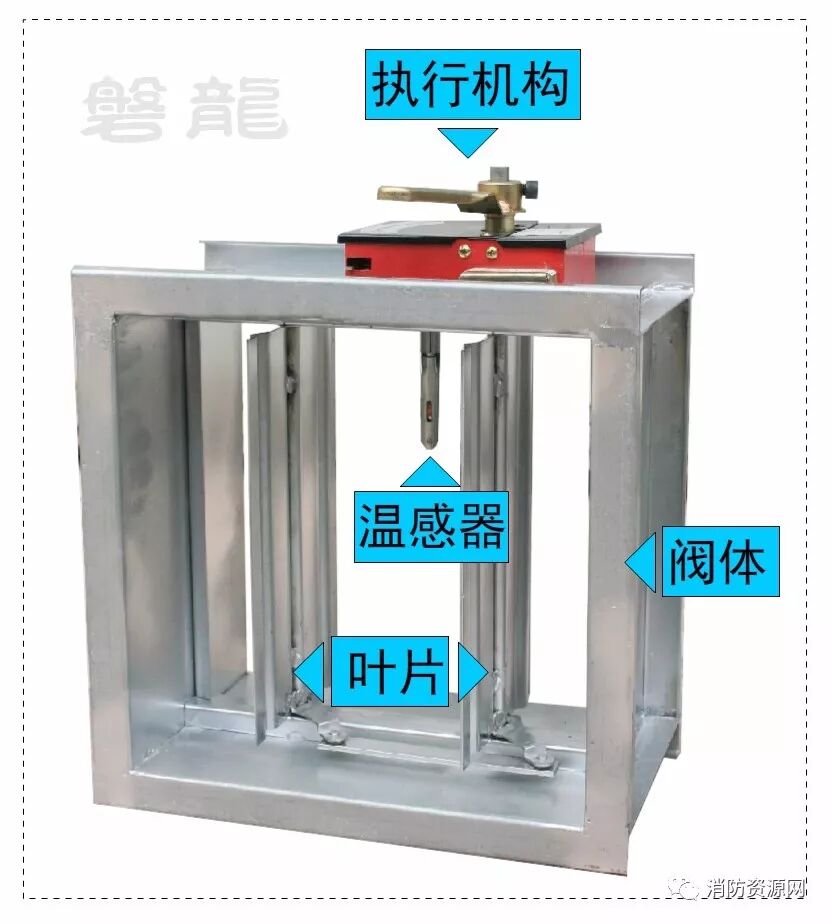

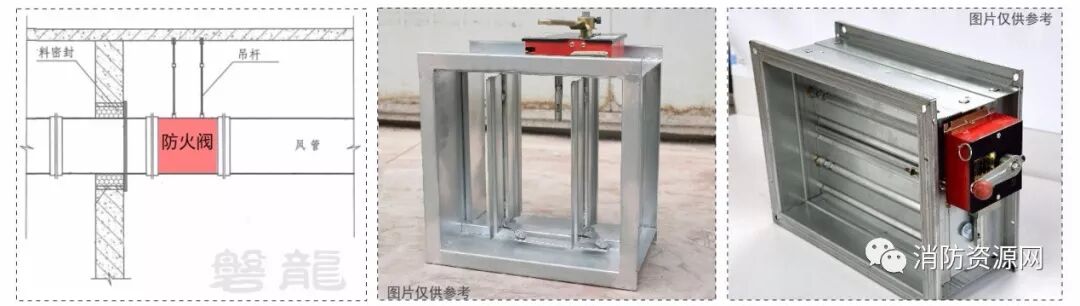

1、防火阀一般由阀体、叶片、执行机构和温感器等部件组成。

2、防火阀的动作温度，可根据设置场所调整，比如厨房的排油烟管道，当设置防火阀时，应设置动作温度为 150℃的防火阀。

三、主要应用：

1、通风、空气调节系统的风管，在下列部位应设置公称动作温度为70℃的防火阀：（9.3.11）

a．穿越防火分区处；

b．穿越通风、空气调节机房的房间隔墙和楼板处；

c．穿越重要或火灾危险性大的场所的房间隔墙和楼板处；

d．穿越防火分隔处的变形缝两侧；

e．竖向风管与每层水平风管交接处的水平管段上。

注：当建筑内每个防火分区的通风、空气调节系统均独立设置时，水平风管与竖向总管的交接处可不设置防火阀。

2、机械加压送风系统和补风系统的风管，在穿越加压送风机房的房间隔墙或楼板处，也会安装防火阀（外墙除外）。

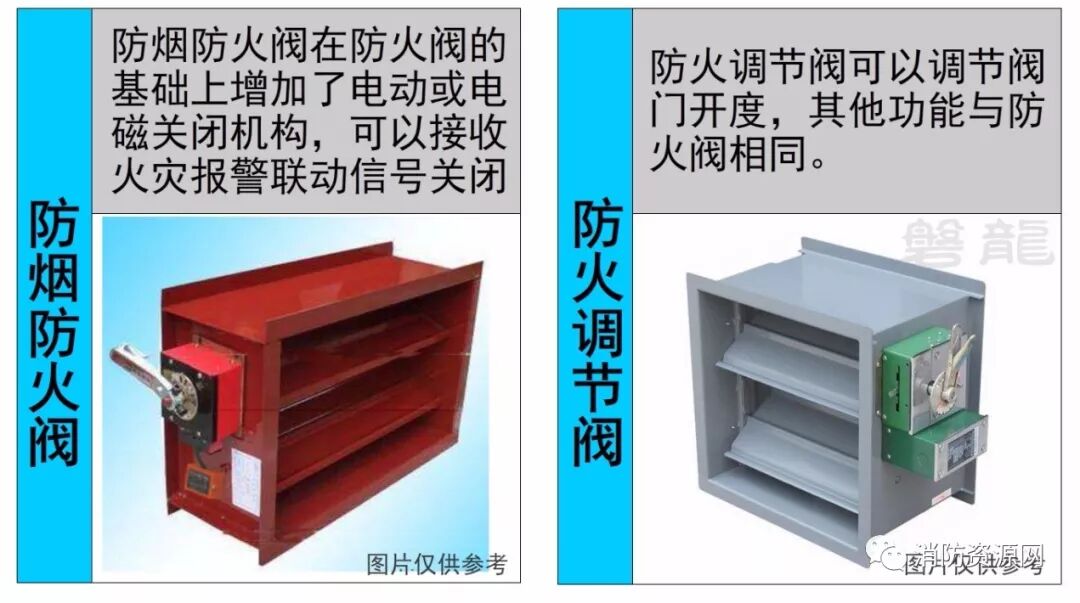

3、实际应用中，根据功能需要，还有一些特殊的防火阀，比如防烟防火阀和防火调节阀等。

第三章排烟防火阀

一、主要概念及功能：

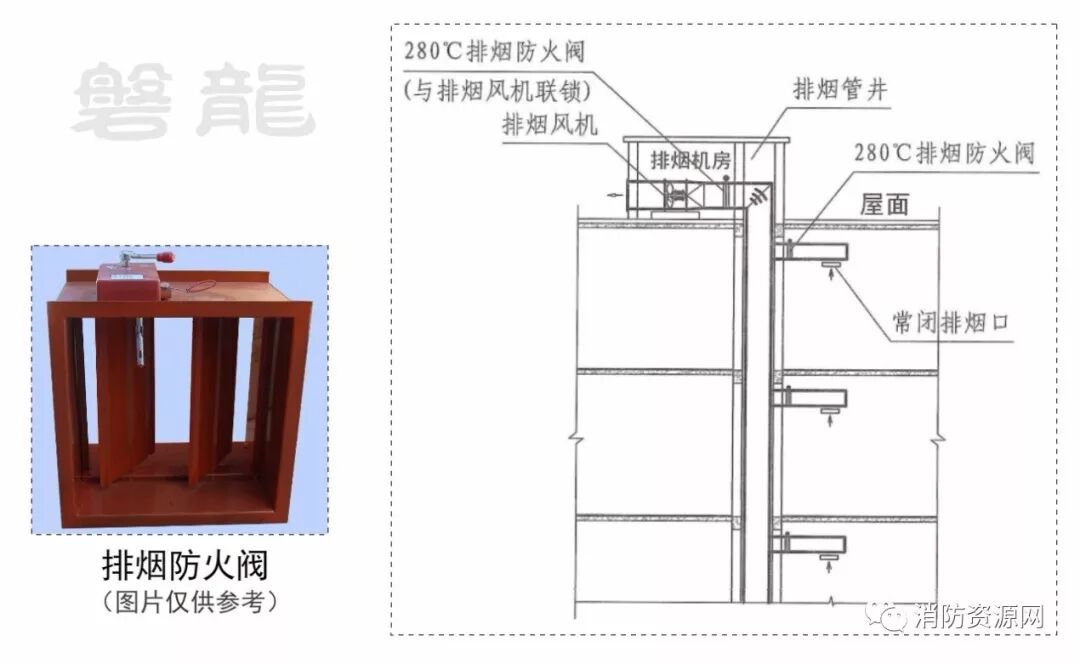

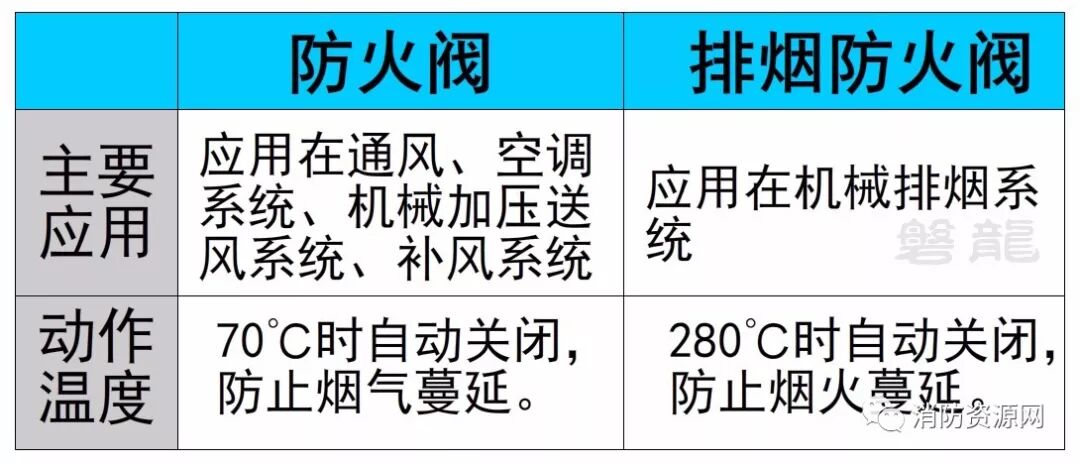

排烟防火阀，是安装在机械排烟系统的排烟管道或排烟风机入口管道上的阀门，平时呈开启状态，火灾时当排烟管道内烟气温度达到280℃时关闭，并在一定时间内能满足漏烟量和耐火完整性要求，起隔烟阻火作用。

二、主要组成及结构:

和防火阀相比，排烟防火阀是安装在机械排烟系统管道上的阀门，结构基本相同（由阀体、叶片、执行机构和温感器等部件组成），主要是安装的系统不同，动作温度也不一样。

三、主要应用：

根据规范要求，排烟管道下列部位应设置排烟防火阀（4.4.10）：

1、垂直风管与每层水平风管交接处的水平管段上；

2、一个排烟系统负担多个防烟分区的排烟支管上；

3、排烟风机入口处；

4、穿越防火分区处。

第四章排烟阀

一、主要概念及功能：

排烟阀，是安装在机械排烟系统各支管端部（烟气吸入口）处，平时呈关闭状态并满足漏风量要求，火灾时可手动和电动启闭，起排烟作用的阀门。

排烟阀应用在机械排烟系统中，平时呈关闭状态，火灾发生时，所在的防烟分区的排烟阀开启排烟。

二、主要组成及结构:

排烟阀一般由阀体、叶片、执行机构等部件组成，和防火阀、排烟防火阀相比，排烟阀没有温控装置（温感器件），但增加了电动开启方式，且应确保现场手动操作方便。

三、重要补充：

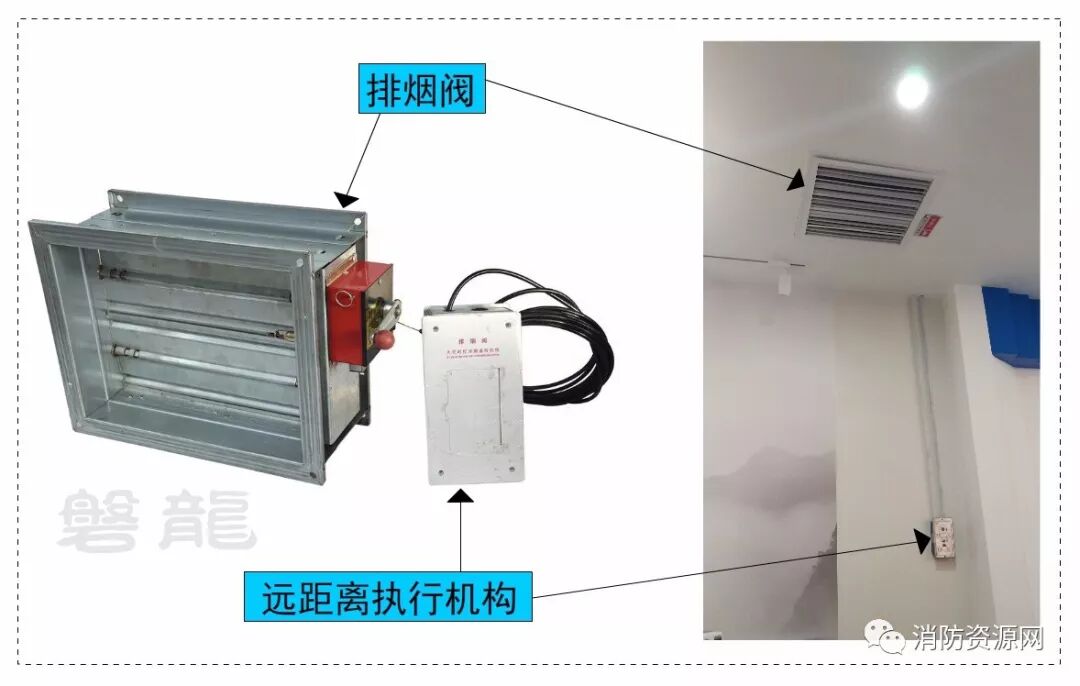

1、对于不方便操作的排烟阀，应设置远距离操作开关(远距离执行机构)，确保手动操作方便可靠。

2、排烟阀通常不会单独存在，会配套装饰口或进行装饰处理，形成成套的闭式排烟口。带有装饰口或进行过装饰处理的排烟阀，称为排烟口。

第五章排烟口

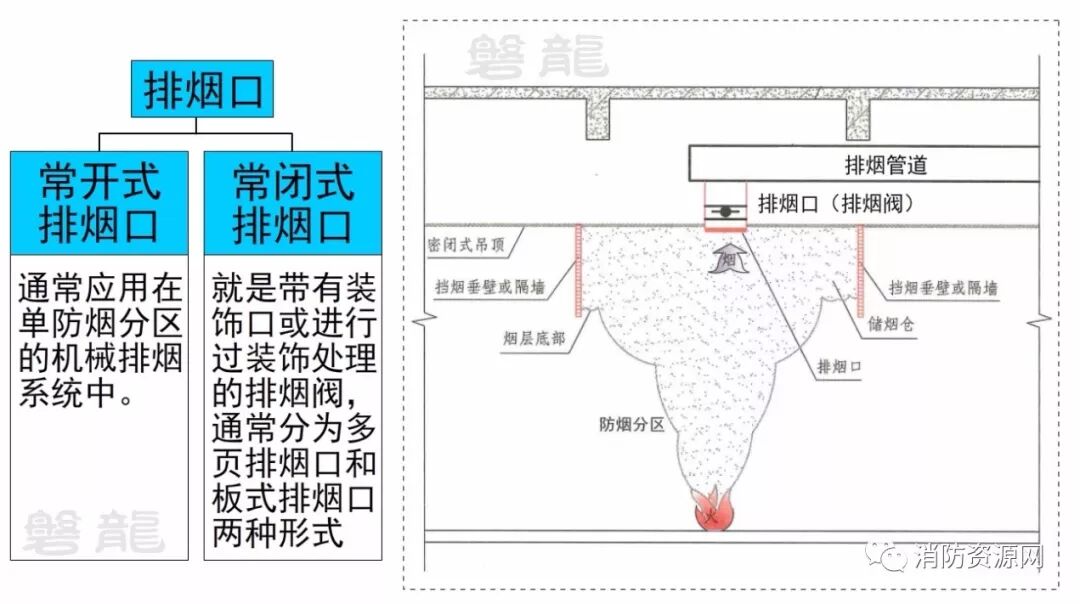

一、排烟口是机械排烟系统中烟气的入口，可分为常闭式排烟口和常开式排烟口。

二、常开式排烟口，可能应用在单防烟分区的机械排烟系统中。

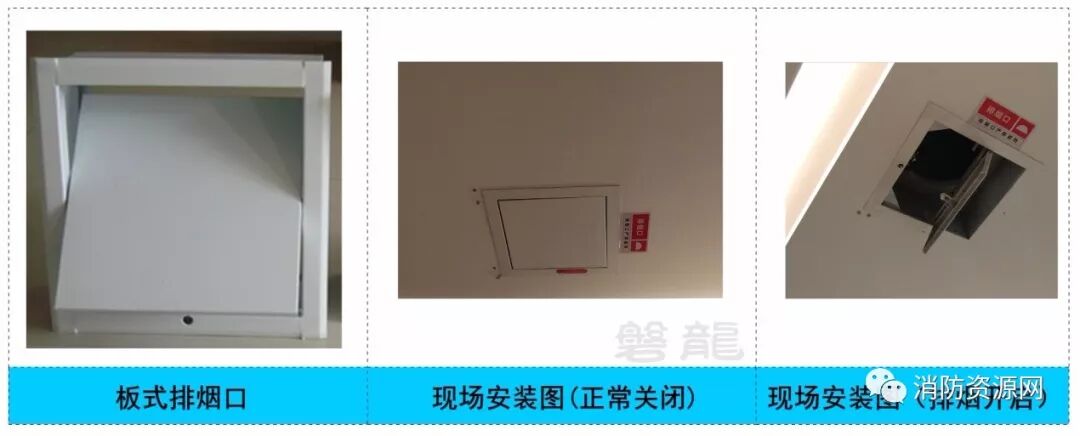

三、常闭式排烟口，就是带有装饰口或进行过装饰处理的排烟阀，通常分为多页排烟口和板式排烟口两种形式。

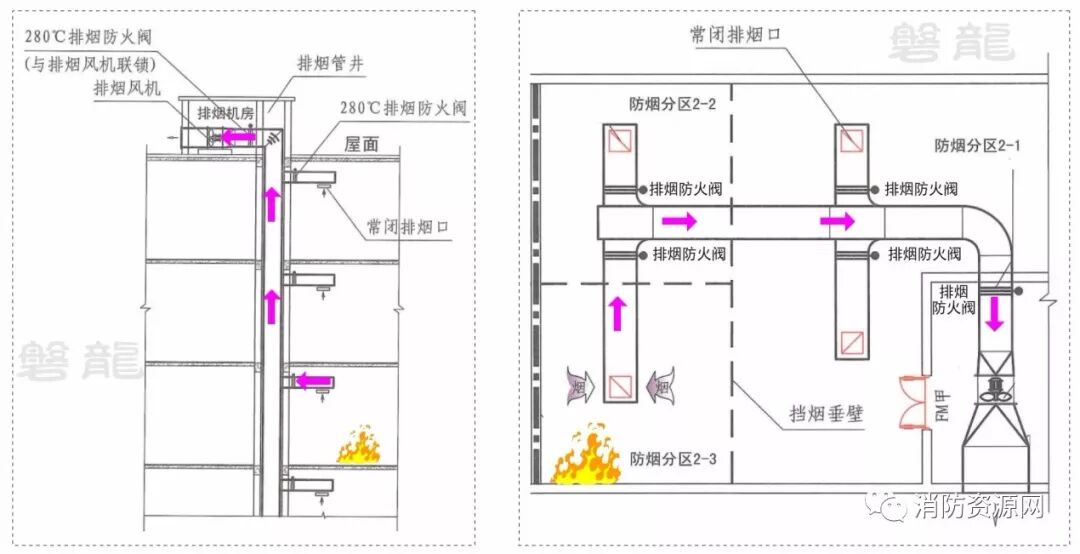

四、示例：在如图所示的排烟系统中，采用常闭的多页排烟口或板式排烟口（常闭，电动或手动开启），排烟支管上安装有280℃自动关闭的排烟防火阀（常开）。

火灾发生时，排烟口和排烟风机开启，排除火灾烟气，当排烟支管的烟气温度达到280℃时，排烟防火阀关闭，防止烟火扩散。

第六章补风口

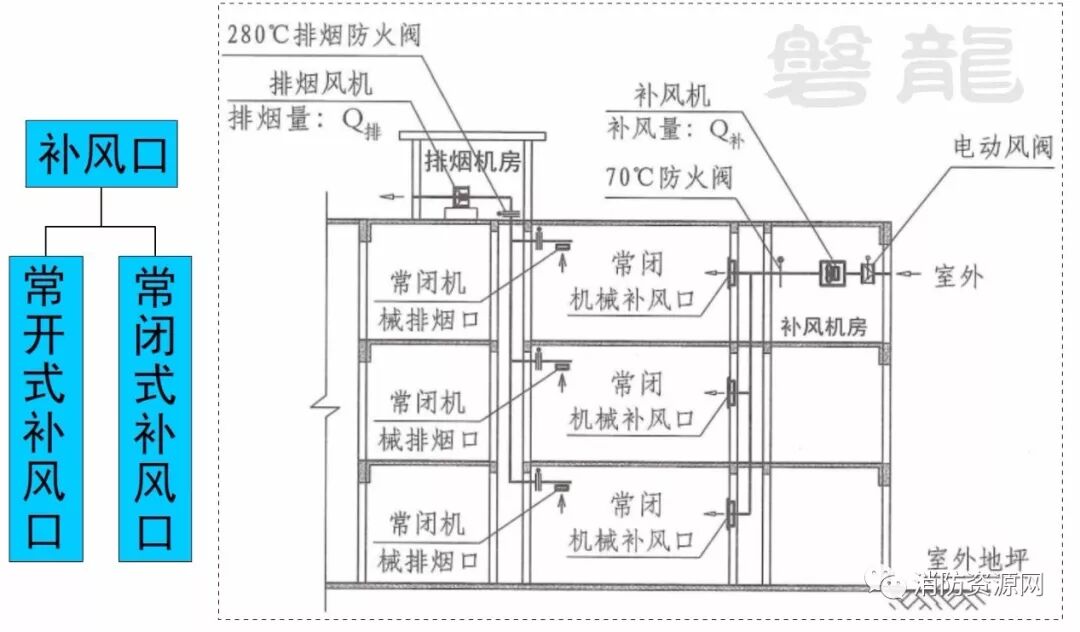

根据空气流动的原理，必须要有适当补风才能排出烟气。根据规范要求，除地上建筑的走道或建筑面积小于500m²的房间外，设置排烟系统的场所应设置补风系统。（4.5.1）

补风口和加压送风口的功能类似，实际应用中，可以用加压送风口代替补风口。

补风口应用在补风系统中，有常开和常闭两种形式。

第七章加压送风口

一、加压送风口应用在机械加压送风系统中，结构形式和动作原理与排烟口相似，但相对于排烟口，加压送风口对耐火性能等没有严格要求，也没有3C认证要求。

实际应用中，可以用排烟口代替加压送风口和补风口。

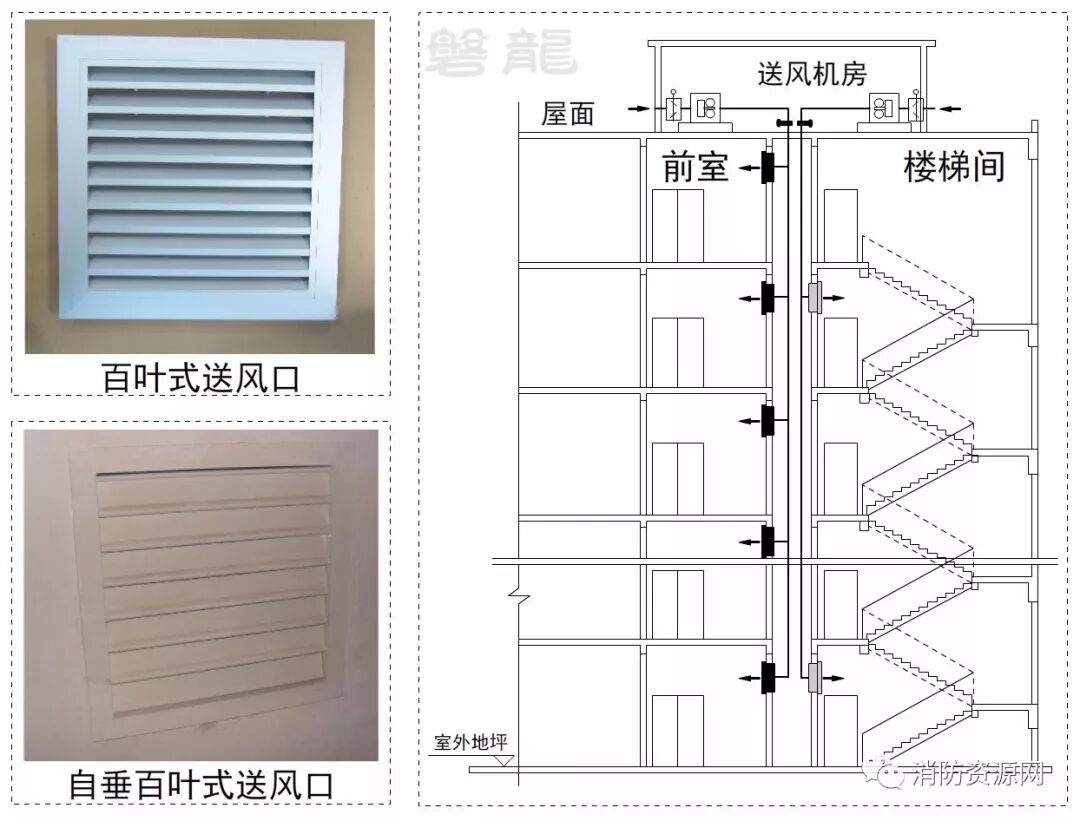

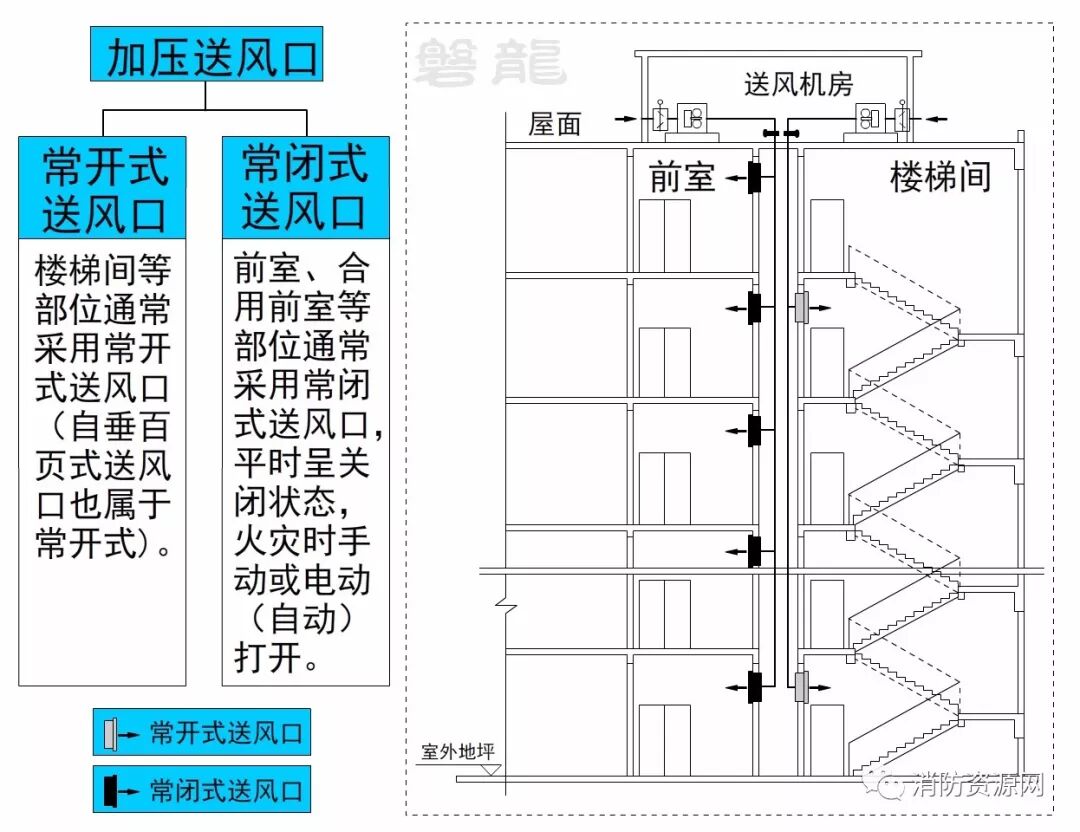

二、加压送风口有常开和常闭两种形式：

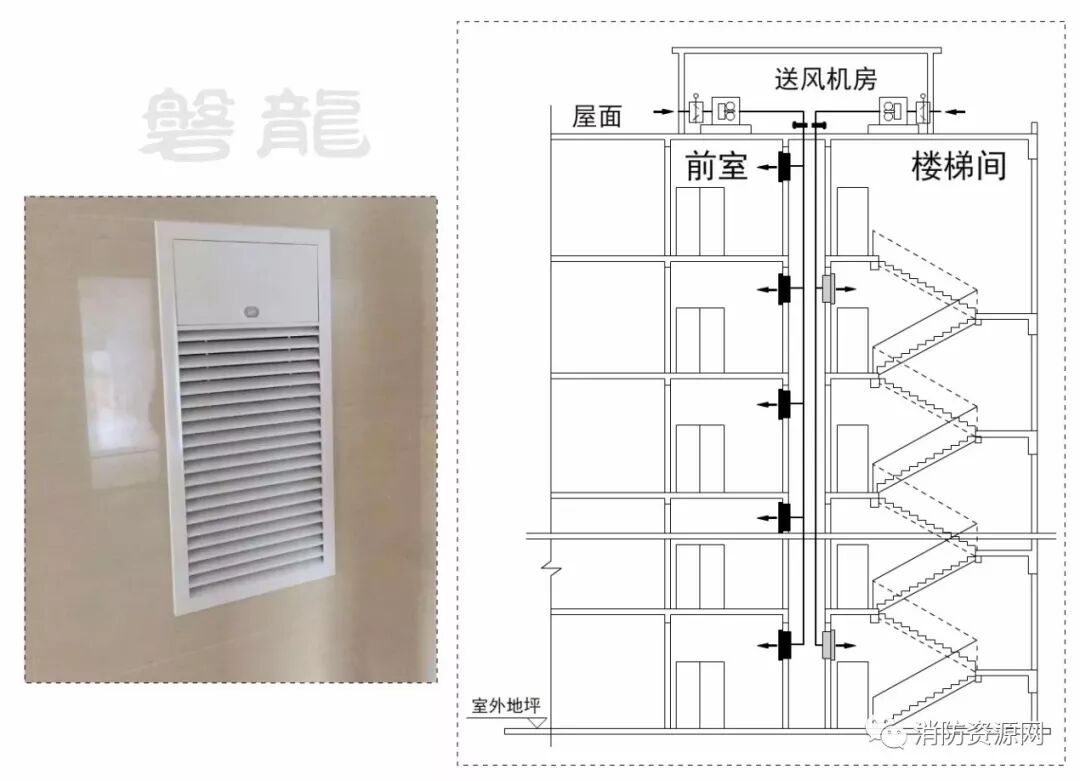

1、前室、合用前室等部位通常采用常闭式送风口，平时呈关闭状态，火灾时手动或电动（自动）打开。

2、楼梯间等部位通常采用常开式送风口（自垂百叶式送风口也属于常开式）。
